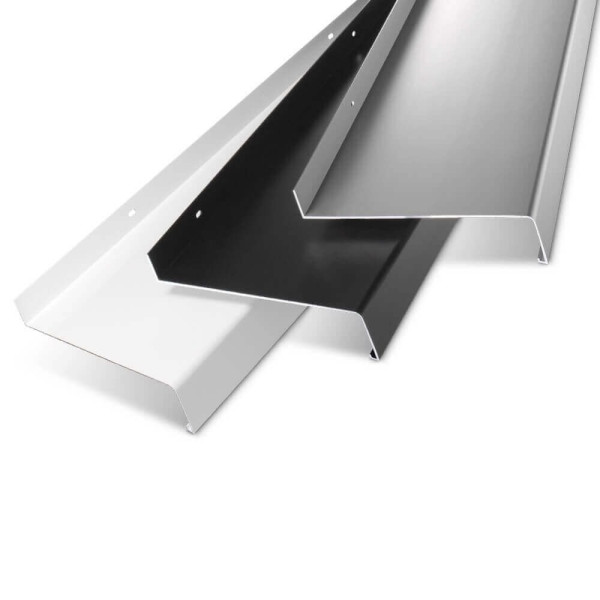

Appui de fenêtre extérieur Alfa en aluminium – Découpe sur mesure

• Excellente protection contre les intempéries pour la maçonnerie et les allèges au niveau des portes et fenêtres.
• Bord d'égouttage de 40 mm
• Longueur de 100 mm à 1 900 mm
• Saillie de 50 mm à 480 mm
• Pente d'évacuation de 5°
• Bord à visser : 25 mm
• Perforation oblongue : 4,2 × 7 mm
• Avec film de protection résistant aux UV
• Appui de fenêtre extérieur en aluminium conforme à la norme DIN EN 573 / 17615 EQ L = 6 000 -/+10 mm
• Fabrication conforme à la norme DIN EN 12020

Couleur :

• Blanc [RAL 9016]
• Bronze foncé [E6/C34 eloxal]
• Anthracite [RAL 7016]
• Gris micacé [DB 703]
• Argent [E6/C0 eloxal]
• Aluminium blanc [RAL 9006]

Instructions de montage :

• L'appui de fenêtre doit dépasser d'au moins 30 à 50 mm de la façade achevée.
• Pour les saillies supérieures à 150 mm, fixer des ancrages sur la face inférieure à une distance d'environ 60 cm.
• Divisez les appuis de fenêtre de plus de 3 m de longueur et les relier à l'aide d'un raccord bout à bout.


• Calcul de la cote de découpe :
  Longueur totale (longueur de l'appui de fenêtre, extrémités comprises) - cote de retrait = cote de découpe

Cotes de retrait des finitions :

• Finition coulissante en aluminium « Design » : -16 mm
• Finition coulissante en plastique « Plus » : -14 mm
• Finition coulissante en plastique : -15 mm
• Embout en aluminium pour crépi : -6 mm
• Embout en aluminium pour briques de parement : -6 mm

Support pour appui de fenêtre :

• Support Vario à rupture thermique
• Support Vario

Accessoires :

• Joint de raccordement en EPDM
• Bandes anti-résonance
• Angle en butyle

Services :

• Coupe en onglet
• Service de pose de bandes anti-résonance
